ALPINArol   die wichtigsten technischen Daten

ALPINA Gehäuse Typ 1

Rundgehäuse mit den Maßen 43 x 41 mm. Mit seitlichen Lagerschildern aus Vollmaterial. Gehäuse werden für die Montage auf dem Rahmen oder zwischen den Rahmen eingesetzt.

Geeignet für Horizontal-, Vertikal oder Schrägmontage. Gehäuse Typ 1 wird für ALPINAstar, ALPINArol und ALPINAslope eingesetzt. Aufnahme bis zu 320 cm Reflektorfolie oder 200 cm textiler Behang.

ALPINA Gehäuse Typ 2

Rechteck-Gehäuse mit den Maßen 55 x 55 mm. Mit seitlichen Lagerschildern aus Vollmaterial. Gehäuse werden für die Montage auf dem Rahmen oder zwischen den Rahmen eingesetzt.

Geeignet für Horizontal-, Vertikal oder Schrägmontage. Gehäuse Typ 2 wird für ALPINAstar, ALPINArol, und ALPINAslope eingesetzt.
Aufnahme bis zu 400 cm Reflektorfolie oder 300 cm textiler Behang.

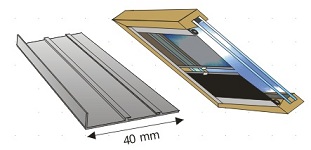

Alpina Gehäuse Typ 3

Flachprofile mit einer Breite von 40 mm. Seitliche Lagerschildern werden für die Welle eingesteckt.

Dieses System wird überwiegend für Überkopfverglasung und Dachfenster eingesetzt. Bei ausreichender Rahmentiefe kann dieses System auch im vertikalen Bereich verwendet werden. Ausschliesslich für Montage im Licht.

Alpina Gehäuse Typ 4

Rechteck-Gehäuse mit den Maßen 35 x 35 mm. Mit seitlichen Lagerschildern aus Vollmaterial. Gehäuse werden für die Montage auf dem Rahmen oder zwischen den Rahmen eingesetzt.

Geeignet für Horizontal-, Vertikal oder Schrägmontage. Gehäuse Typ 4 wird für ALPINAstar, ALPINArol, und ALPINAslope eingesetzt.
Aufnahme bis zu 150 cm Reflektorfolie oder 100 cm textiler Behang.

Alpina Gehäuse Typ 5

Rechteck-Gehäuse mit den Maßen 70 x 70 mm. Mit seitlichen Lagerschildern aus Vollmaterial. Gehäuse werden für die Montage auf dem Rahmen oder zwischen den Rahmen eingesetzt.

Geeignet für Horizontalmontage. Rollosystem mit zwei Folien. Sonnenschutz transparent und Abdunkelung.

ALPINA Standard Seitenführungen U-Profile

Mit formschön abgerundeten Kanten für ein harmonisches Gesamtbild. Stranggepresstes Aluminiumprofil mit einer Tiefe von 12 mm.

Typ U30 hat eine Breite von 30 mm, Typ U36 eine Breite von 36 mm. Typ U36 mit zusätzlichem Gleitkanal für Sonderformen. Ausführung natureloxiert in RAL- oder DB-Farben pulverbeschichtet.

Seitenführungen werden überwiegend geklebt, können aber auch verschraubt werden. Montage zwischen oder auf dem Rahmen. Standardmäßig sind Seitenführungen auf der Rückseite mit doppelseitigem Montageband beklebt.

ALPINArol kann auch ohne Seitenführungen eingesetzt werden. Dazu empfehlen wir Spezialfolie mit formstabiler Plissierung.

ALPINA-Standard-Seitenführungen U-50

Stranggepresstes Aluminiumprofil mit einer Tiefe von 10 mm und einer Breite von 50 mm.

Besonders geeignet für DUO-Systeme und extrem breite Anlagen. Bei E-Rollo mit 230 V auf der Motorseite unbedingt erforderlich.

Seitenführungen Sonderformen

L-Profile

Verschiedene Ausführungen je nach Grösse der Anlagen können verschiedene Profile eingesetzt werden. Standardgösse 30 x 40 mm. Andere Grössen auf Anfrage.

Einsatzgebiete Dachbereich Wintergarten.

Flach-Profile

Verschiedene Ausführungen je nach Grösse der Anlagen können verschiedene Profile eingesetzt werden. Standardgrösse 40x 2 Andere Grössen auf Anfrage.

Einsatzgebiete Dachbereich Wintergarten insbesondere für Rund-Anlagen z.B. Typ Rondogard.

Seitenführungen kombiniert

Je nach Montageart und Kundenanforderung lassen sich auch weitere Seitenführungen einsetzten. Diese Profile lassen sich auch kombinieren. Bspw. bei zu geringem Abstand im Überkopfbereich, schaffen sie somit genügend Abstand zum Glas .

Im Wintergartenbereich bzw. bei Glasbauten sollten Sie sich bitte beraten lassen.

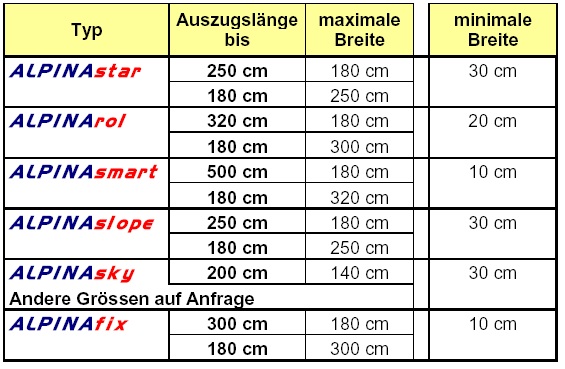

Mögliche Maße

Lichtfilter / Reflektor

Sie können zwischen verschiedenen Folien und Tönungsfarben (Aubergine, silber, bronze, weiss, schwarz oder grau) wählen, von Abdunklungsfolie über Transparenter Folie mit unterschiedlichem Tönungsgrad.

Folie A07 ist auch in plissierter und schwer entflammbarer (Llumar) Ausführung lieferbar. Ungeprägte Folien und textile Behänge auf Anfrage.

Bei der Bewertung "Blendschutz" wurde auch die Durchsicht berücksicht. Bei Folie A04 ist diese nicht vorhanden obwohl sie die beste Abschirmung vor der direkten Sonne bietet.

Antrieb

Manuell über die standartmässig installierte Bedienkette oder elektrisch. Elektrische Ausführung mit 24V Somfy Motor. Bequeme Bedienung über Fernbedienung, Temperaturwächter, programmierbare Zeitschaltuhren oder Anschluss an eine zentrale Haussteuerung sind möglich.
